一、渦旋式無油真空泵的產品用途及使用范圍
渦旋式無油真空泵是新一代的無油真空泵。它具有較高的壓縮比，在較寬的壓力范圍內有穩定的抽速，性能達到國際先進水平，替代國外價格高昂的同類產品。它不會污染真空腔體，也不會造成泵體周圍的環境污染，還可以在大氣壓附近連續運轉，操作十分簡單，實現綠色真空，節能減排的首選機型。它廣泛應用于分子泵連接、醫療儀器、電子、半導體、醫藥、真空包裝、太陽能、真空干燥過濾、科研、分析儀表、真空固定、氣體脫氣、真空成型、泄漏檢測、加速器、濺射裝置、回收裝置等。
二、渦旋式無油真空泵的工作原理

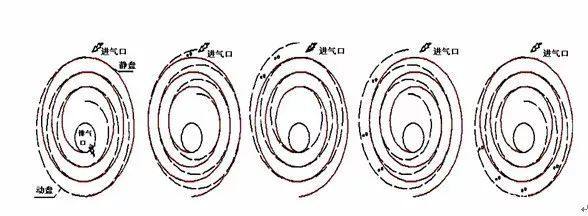

渦旋式無油真空泵是兩條漸開線螺旋曲線盤構成，即一個靜渦旋盤和一個動渦旋盤。動渦旋盤作偏心安裝，靜渦旋盤與動渦旋盤便形成月芽形腔體。隨著動渦旋盤轉動，月芽形腔體不斷向里旋轉壓縮，最后從中間排出至出氣口。動渦旋盤連續運轉，氣體不斷從進氣口吸入、壓縮，由出氣口排出，形成真空。
三、渦旋式無油真空泵的安裝
1、檢查產品
1)檢查包裝箱是否正面朝上，然后打開它。
2)檢查產品型號是否是你訂購的型號。
3)檢查有無損壞。如有損壞，應向承運公司提出索賠。
4)卸去入口卡箍和出口卡箍。
5)檢查產品包裝塑料袋內的裝箱清單，品名、數量是否包裝齊全。
2、工作環境
1）有電擊危險。要把真空泵安裝在不使之暴露在潮濕條件（例如雨水或蒸汽）下的區域。電源接頭上的潮氣，可能造成短路而導致人身傷害或電擊。
2）有爆炸和著火危險。安裝的區域不應暴露在易爆、易燃?xì)怏w或其它有關的危險物中。否則，真空泵可能引發爆炸或火災。
3）在5℃-40℃的環境溫度下操作。如果超出此環境溫度范圍操作，則可能造成著火、損壞或故障。
4）確保適當通風。要把設備安裝在通風良好的區域。因?yàn)闇u旋泵是通過空冷的通風不良可能造成異常過熱、著火或故障。
5）要把真空泵安裝在適當?shù)牡胤健０惭b區域應使之不暴露在灰塵或腐蝕性氣體中。未能將真空泵安裝在合適的地方，可能產生損壞或故障。安裝真空泵的區域，應使之不暴露在鐵、碎石、磨料或木材粉塵等碎屑中。安裝區域，應使真空泵不受日光直接照射。日光直接照射可能造成高溫和故障。
3、真空泵的安裝
該真空泵備有用于運輸?shù)钠鹬氐醐h(huán)螺栓。應當使用具有足夠承載能力的起吊設備。在真空泵被吊起移動時，絕不要站在懸吊起來的真空泵下方。要把真空泵安裝在牢固的水平地面（斜度小于5°）上。安裝不平穩，可能引發故障。如果地面不穩固，則應通過以下方法來固定真空泵：利用真空泵底腳上的10×φ8mm孔固定。
4、 電氣連接
電氣連接必須由合格的電工進行。否則，可能發生電擊或火災。在真空泵上接線之前，要斷開輸入總電源。不這樣做，可能造成電擊傷害。在接線之前，應當檢查電源和電壓。三相電動機可用兩種電壓：380V 50HZ； 440V 60HZ。
四、渦旋式無油真空泵和真空系統的連接
1、真空泵的入口（法蘭）為KF40，出口（法蘭）為KF25。
2、一般是采用真空泵入口直接與真空室連接，但前提是必須是清潔的氣體。
3、如有碎屑和水蒸氣、塵埃等，建議采用如下圖連接。
4、把隔離閥安裝在真空室和真空泵的入口之間，以防止在啟動或停機的時候，碎屑從真空泵回抽到真空室內。
5、我們建議使用自動閥作為隔離閥，它在電源出故障時關閉，以防止碎屑從真空泵內側回抽到真空室中。
6、在隔離閥和真空泵的入口之間安裝充氣閥，在系統運行過程中打開此充氣閥，可以清除真空泵內的污垢和水蒸汽。
7、在真空室和真空泵之間，要使用清潔的連接管。我們建議在真空泵的入口和真空室之間采用軟管，使得真空泵的振動不會傳播給真空室。
8、確保在操作過程中排氣管不堵塞。
9、確保真空泵的出口壓力不超過大氣壓。
五、渦旋式無油真空泵的操作
1、起動
1）在起動真空泵之前，先檢查各連接接口的情況，要密封，否則會影響真空度。
2）如果抽吸濕空氣或可冷凝的蒸汽，則應如下所述，在起動真空泵之前，打開進氣口，以凈化之。
3）在真空泵初次起動或長時間閑置之后，真空泵要達到它的極限壓力，需要6-8小時。
關閉入口隔離閥，連續運轉真空泵6-8小時，每小時打開充氣閥2-3次，每次放空3-5秒鐘。但若中間停過真空泵，潮氣可能進入真空泵中，達到極限壓力所需的時間會延長。
4）在起動真空泵和停真空泵的時候，要關閉真空泵和真空室之間的隔離閥。否則，碎屑可能從真空泵回抽到真空泵中。
5）當再起動已經處在工作溫度下的真空泵時，在起動真空泵之前，要打開充氣閥放空3-5秒鐘。否則，真空泵的溫度可能變得不穩定，造成故障。
2、操作
接下述步驟開始起動真空泵：
1）關閉隔離閥，以防止碎屑從真空泵回抽到真空室內。（打開充氣閥，如安裝了此閥的話）。
2）接通真空泵。
3）打開隔離閥（關閉充氣閥，如果安裝了此閥的話），給真空室抽氣。
3、抽氣
1）連續運轉真空泵接近它的極限壓力（例如，前級渦輪分子真空泵），可能使異物或潮氣沉積在真空泵內而造成故障。
2）操作時，關閉隔離閥并打開充氣閥放空3-5秒若干次，這樣每天進行一次，以清除真空泵內異物。
3）在指定的濕度下操作在抽蒸汽時，入口氣體溫度必須低于50℃。當蒸汽濕度高于50℃時，要在真空室和真空泵之間的管道中安裝冷凝器或冷阱，以便把入口蒸汽溫度降低到50℃以下。抽吸溫度高于50℃的蒸汽，可能產生故障。
4、抽排蒸汽
1）在抽蒸汽時，要打開空氣進氣口，如果在關閉該口的情況下抽蒸汽，則冷凝的潮氣留在真空泵內，將造成故障。
2）當打開空氣進氣口時，噪聲級和極限壓力增大。
5、空氣沖洗的目的
1）吸入真空泵內的潮氣量，依真空室內的溫度和壓力而變。抽吸潮濕氣體，可導致潮氣冷凝在真空泵內。這種殘留的潮氣可能使真空泵的極限壓力性能變差或出故障。
2）當真空室內含有濕度大于60%RH的氣體時，必須打開空氣進氣口運轉真空泵。
3）打開空氣進氣口運轉真空泵去除潮氣，使真空泵能夠達到它的極限壓力。
6、停機
1）在抽排蒸汽之后，繼續在打開空氣進氣口的情況下運轉1小時以上。
2）排蒸汽后立即關閉空氣進氣口或停真空泵，則冷凝的潮氣會留在真空泵內造成故障。
3）在停機的時候，為了防止碎屑從真空泵回抽到真空室內，要關閉隔離閥（打開充氣閥，如果安裝了此閥的話）。
4）將真空泵關閉。
5）在真空泵停止時，大氣從空氣進氣口回吸到真空泵內，真空泵內壓力變成等于大氣壓力。為了保持真空室中的真空狀態和防止碎屑從真空泵回吸到真空室內，應當在停真空泵之前，關閉通往真空室的隔離閥。
